# BM3D/V-BM3D

BM3D是一种三维块匹配算法，主要用于图像降噪。在非深度学习算法中，BM3D是效果最好的降噪算法之一，但速度较慢。V-BM3D的V指Video，在BM3D的基础上增加了时域处理。

BM3D算法由Kostadin Dabov等人提出，VapourSynth版BM3D滤镜由mawen1250编写。在文末对BM3D算法论文做了简要介绍，有兴趣可以看一下。

这篇教程的大部分内容均翻译自[VapourSynth-BM3D](https://github.com/HomeOfVapourSynthEvolution/VapourSynth-BM3D)的README。

## 总体指南：

BM3D滤镜并非单一函数，它包含了辅助函数、核心处理函数和后处理函数。在实际使用中，往往需要综合调用多个函数。

为简单起见，`mvsfunc`脚本的`BM3D()`函数提供了开箱即用的支持，详情可移步下文的“使用贴士”部分。

在“函数详解”部分，对一些专业性稍强的名词加注了英文，这些名词可以在教程最后的“扩展阅读”中查阅，也可以直接忽略（雾）。

### 滤镜依赖：

BM3D需要的滤镜：

* `libfftw3f-3.dll`

### 支持格式：

* 采样类型：8-16bit整型、32bit浮点型
* 色彩空间：灰度、RGB、YUV、YCoCg
* 色度半采样：当色度平面被处理时，不支持色度半采样，仅支持YUV444

**Note**：需要注意，上述支持格式是针对BM3D滤镜整体而言，由于BM3D滤镜包含用于转换色彩空间的辅助函数，并非所有BM3D滤镜下的函数均支持以上格式，详情可查阅下文的“函数详解”部分。

### 函数概览：

BM3D滤镜的命名空间为`bm3d`，即调用函数时的写法为`core.bm3d.function()`。

BM3D滤镜共包括7个函数，功能和具体参数会在下文的“函数详解”部分介绍，包括：

* 辅助函数：`RGB2OPP()`、`OPP2RGB()`
* BM3D核心处理函数：`Basic()`、`Final()`
* V-BM3D核心处理函数：`VBasic()`、`VFinal()`
* V-BM3D后处理函数：`VAggregate()`

### 重要提示：

* BM3D滤镜在opponent色彩空间（缩写为OPP，一种具有简单且直观系数矩阵的YUV色彩空间）的降噪效果最好，显著优于其他色彩空间。因此推荐使用RGB为输入，经BM3D滤镜的辅助函数转换为OPP并在OPP下处理，最后再转回RGB输出。
* 按上述方法操作，也避免了在RGB与OPP间频繁地转换。诚然，与BM3D核心处理相比，上述转换对速度的影响微乎其微，但可能会增大内存占用（特别是`sample`=1，即采用32bit浮点数处理时）。
* 基于简洁性与处理精度的考虑，不支持色度半采样。事实上，与BM3D核心处理相比，在YUV4xx与RGB间转换对速度的影响可以忽略。
* 对于V-BM3D系列函数，以RGB为输入时，函数总是以OPP为输出，因此需要手动调用`bm3d.OPP2RGB()`函数将处理结果转换为RGB。
* 对于V-BM3D系列函数，若某一平面未被处理（`sigma`=0），该平面的输出结果将为垃圾，必须使用`std.ShufflePlanes()`函数将处理结果与输入源合并。基于同样的原因，对于RGB，若想保留未处理的平面，必须先将其转换为OPP。

## 函数详解：

### 辅助函数：

BM3D滤镜辅助函数用于RGB色彩空间与OPP色彩空间的相互转换。

#### `RGB2OPP()`：

将RGB色彩空间转换至OPP色彩空间。

**参数一览：**

`bm3d.RGB2OPP(clip input[, int sample=0])`

**参数解释：**

* `input`：
  * 参数变量类型为`VideoNode`
  * 仅支持RGB色彩空间
* `sample`：
  * 参数变量类型为`int`
  * 设定输出采样类型，类似`bool`型参数
    * `sample`=0：输出16bit整型（默认）
    * `sample`=1：输出32bit浮点型

#### `OPP2RGB()`：

将OPP色彩空间转换至RGB色彩空间。

**参数一览：**

`bm3d.OPP2RGB(clip input[, int sample=0])`

**参数解释：**

* `input`：
  * 参数变量类型为`VideoNode`
  * 仅支持YUV色彩空间
  * 如前文所述，OPP为YUV的一种，输入通常意义的YUV不报错但颜色不正确；为使结果有意义，应当仅以OPP为输入
* `sample`：
  * 参数变量类型为`int`
  * 设定输出采样类型，类似`bool`型参数
    * `sample`=0：输出16bit整型（默认）
    * `sample`=1：输出32bit浮点型

### BM3D核心处理函数：

#### `Basic()`：

基础降噪函数，BM3D核心处理函数之一，其输出结果可以作为BM3D另一核心处理函数`bm3d.Final()`的参考源，也可直接作为降噪结果使用。

**参数一览：**

`bm3d.Basic(clip input[, clip ref=input, string profile="fast", float[] sigma=[10,10,10], int block_size, int block_step, int group_size, int bm_range, int bm_step, float th_mse, float hard_thr, int matrix=2])`

**参数解释：**

* `input`：
  * 参数变量类型为`VideoNode`
  * 输出结果与输入源保持相同格式
* `ref`：
  * 参数变量类型为`VideoNode`
  * 参考源，用于块匹配
  * 若未设定该参数，则以输入源为参考源
* `profile`：
  * 参数变量类型为`string`
  * 设定预设模式，可以对后续其他参数预设不同的默认值，详见下文表格
  * 各预设模式的含义如下：
    * `fast`：快速模式（默认）
    * `lc`：低复杂度模式
    * `np`：正常模式
    * `high`：高强度模式
    * `vn`：超强噪点模式
* `sigma`：
  * 参数变量类型为`float`数组
  * 设定各平面的降噪强度，单个平面范围为`[0, +inf)`，默认值为`[10, 10, 10]`
  * BM3D算法对`sigma`参数非常敏感，应当认真根据输入源调整该参数
  * 该参数源自高斯白噪声模型
  * 当某一平面参数为0时，不处理该平面
* `block_size`：
  * 参数变量类型为`int`
  * 设定块大小，块大小为`block_size*block_size`，范围为`[1, 64]`
  * 块为BM3D的基本处理单元，越大的块速度越慢，但块越大则可设定更大的步长（`block_size`），从而减少要处理的块
  * 在不同预设模式下，默认值均为8，兼顾速度和质量
* `block_step`：
  * 参数变量类型为`int`
  * 设定两个参考块间的距离，即步长，范围为`[1, block_size]`
  * 步长越小，在处理中会使用更多的参考块，速度也越慢
* `group_size`：
  * 参数变量类型为`int`
  * 设定每个组（group）中相似块的最大数量，范围为`[1, block_size]`
  * 参数值越大，在一个group中包含的块越多，则变换后group的稀疏程度越大，降噪效果越强，速度也越慢
  * 当`group_size`设为1时，不进行块匹配，此时进行的降噪类似无时域处理的DFTTest降噪
* `bm_range`：
  * 参数变量类型为`int`
  * 设定块匹配搜索的范围，范围为`[1, +inf)`
  * 参数值越大，速度越慢，寻找到相似块的概率越大
* `bm_step`：
  * 参数变量类型为`int`
  * 设定块匹配搜索中两搜索位置间的距离，范围为`[1, bm_range]`
  * 参数值越小，速度越慢
  * 当`bm_step`设为1时，进行逐个搜索
* `th_mse`：
  * 参数变量类型为`float`
  * 设定块匹配中均方误差的阈值，范围为`[0, +inf)`
  * 参数值越大，会有更多的块被匹配；参数值过大会导致一个group中出现低相似度的块，进而导致纹理和细节损失
  * 若输入源噪点很重，应增大该参数值，默认值会根据`sigma[0]`自行调整
* `hard_thr`：
  * 参数变量类型为`float`
  * 设定频域滤波的硬阈值（hard-thresholding），范围为`(0, +inf)`
  * 参数值越大，频域中的硬阈值滤波越强
  * 通常而言，若想降低降噪强度，调整`sigma`参数要好于调整`hard_thr`参数
* `matrix`：
  * 参数变量类型为`int`
  * 为灰度、YUV、YCoCg输入源设定系数矩阵，默认值为2
  * 由于YUV色彩空间未进行归一化，因此在BM3D内使用的`sigma`需要根据系数矩阵进行归一化，这非常重要，会影响结果的准确性
  * 基于ISO/IEC 14496-10标准，不同参数值对应的系数矩阵如下
    * 0：`GRB`
    * 1：`bt709`
    * 2：未指定，根据输入源的尺寸在`smpte170m`、`bt709`、`bt2020nc`中选择
    * 4：`fcc`
    * 5：`bt470bg`
    * 6：`smpte170m`
    * 7：`smpte240m`
    * 8：`YCgCo`（在色彩空间为YCgCo时应使用该项）
    * 9：`bt2020nc`
    * 10：`bt2020c`
    * 100：`OPP`（在使用`bm3d.RGB2OPP()`函数将RGB色彩空间转换为OPP色彩空间后，应使用该项）

#### `Final()`：

最终降噪函数，BM3D核心处理函数之二，需要使用`bm3d.Basic()`的处理结果作为参考源。

**参数一览：**

`bm3d.Final(clip input, clip ref[, string profile="fast", float[] sigma=[10,10,10], int block_size, int block_step, int group_size, int bm_range, int bm_step, float th_mse, int matrix=2])`

**参数解释：**

* `input`：
  * 参数变量类型为`VideoNode`
  * 输出结果与输入源保持相同格式
* `ref`：
  * 参数变量类型为`VideoNode`
  * 参考源，用于块匹配，并作为维纳滤波的参考
  * 该项参数必须设定，按照原始BM3D算法，参考源应设定为`bm3d.Basic()`的处理结果
  * 该项参数也可设定为其他任何恰当的降噪结果，并通过本函数进行精细处理
* `profile`、`sigma`、`block_size`、`block_step`、`group_size`、`bm_range`、`bm_step`、`th_mse`、`matrix`：
  * 与`bm3d.Basic()`相应参数含义相同

### V-BM3D核心处理函数：

V-BM3D在BM3D的基础上增加了时域处理。具体而言，在块匹配和协同滤波时，不仅会使用当前帧，还会使用前后多个帧。

由于处理结果被返回到多个帧当中，因此必须将处理过程分为两个阶段。第一阶段可以称为核心处理，类似BM3D，使用`bm3d.VBasic()`/`bm3d.VFinal()`，获得中间数据，格式为32bit浮点数，高度扩大为输入源的`(radius * 2 + 1) * 2`倍；第二阶段可以称为后处理，使用`bm3d.VAggegrate()`函数，Aggegrate意为聚合，将中间数据转换为正常图像。

由于处理中使用了多个帧，且中间数据使用32bit浮点数和倍增的尺寸，V-BM3D内存占用很大。

#### `VBasic()`：

基础降噪函数，V-BM3D核心处理函数之一，与`bm3d.Basic()`类似，增加了时域处理。

**参数一览：**

`bm3d.VBasic(clip input[, clip ref=input, string profile="fast", float[] sigma=[10,10,10], int radius, int block_size, int block_step, int group_size, int bm_range, int bm_step, int ps_num, int ps_range, int ps_step, float th_mse, float hard_thr, int matrix=2])`

**参数解释：**

* `input`、`ref`：
  * 与`bm3d.Basic()`相应参数含义相同
* `profile`、`sigma`、`block_size`、`block_step`、`group_size`、`bm_range`、`bm_step`、`th_mse`、`matrix`：
  * 与`bm3d.Basic()`相应参数含义相同
* `radius`：
  * 参数变量类型为`int`
  * 设定降噪的时间半径，范围为`[1, 16]`
  * 增大时间半径仅会给块匹配与聚合过程增加微小的计算量，不会影响协同滤波，但成倍增加内存占用
  * 只要内存足够用，这个参数就可以往大了调
* `ps_num`：
  * 参数变量类型为`int`
  * 设定预测搜索时匹配位置的数量，范围为`[1, group_size]`
  * 增大该参数值可以提高匹配到相似块的可能性，而且仅需增加很小的计算成本；但在原始的MATLAB实现中，除“lc”外，其余所有配置文件均将该参数固定为2，也许过大的数值对质量不总是有利的？
* `ps_range`：
  * 参数变量类型为`int`
  * 设定预测搜索块匹配的范围，范围为`[1, +inf)`
* `ps_step`：
  * 参数变量类型为`int`
  * 设定预测搜索块匹配中两搜索位置间的距离，范围为`[1, ps_range]`
  * 单个帧中各参考块的预测搜索位置最大数量为`(ps_range / ps_step * 2 + 1) ^ 2 * ps_num`

#### `VFinal()`：

最终降噪函数，V-BM3D核心处理函数之二，与`bm3d.Final()`类似，增加了时域处理。

**参数一览：**

`bm3d.VFinal(clip input, clip ref[, string profile="fast", float[] sigma=[10,10,10], int radius, int block_size, int block_step, int group_size, int bm_range, int bm_step, int ps_num, int ps_range, int ps_step, float th_mse, int matrix=2])`

**参数解释：**

* `input`、`ref`：
  * 与`bm3d.Final()`相应参数含义相同
* `profile`、`sigma`、`block_size`、`block_step`、`group_size`、`bm_range`、`bm_step`、`th_mse`、`matrix`：
  * 与`bm3d.Basic()`相应参数含义相同
* `radius`、`ps_num`、`ps_range`、`ps_step`：
  * 与`bm3d.VBasic()`相应参数含义相同

### V-BM3D后处理函数：

#### `VAggregate()`：

在调用`bm3d.VBasic()`和`bm3d.VFinal()`函数后，必须调用该函数，以完成聚合（Aggregation）。

如果以RGB格式为`bm3d.VBasic()`或`bm3d.VFinal()`函数的输入，需要在调用该函数后，再调用`bm3d.OPP2RGB()`。

**参数一览：**

`bm3d.VAggregate(clip input[, int radius=1, int sample=0])`

**参数解释：**

* `input`：
  * 参数变量类型为`VideoNode`
  * 输入源应为`bm3d.VBasic()`或`bm3d.VFinal()`函数的输出结果
* `radius`：
  * 参数变量类型为`int`
  * 必须与`bm3d.VBasic()`或`bm3d.VFinal()`设定的`radius`相同
* `sample`：
  * 参数变量类型为`int`
  * 设定输出采样类型，类似`bool`型参数
    * `sample=0`：输出16bit整型（默认）
    * `sample=1`：输出32bit浮点型

### 各预设模式的默认参数：

在BM3D滤镜的四个核心处理函数`bm3d.Basic()`、`bm3d.Final()`、`bm3d.VBasic()`、`bm3d.VFinal()`中，通过设定`profile`参数可以选择不同的预设模式，这些预设模式对函数其他参数给定了不同的默认值，详见下面三个表格

```
bm3d.Basic / bm3d.Final / bm3d.VBasic / bm3d.VFinal
----------------------------------------------------------------------------
| profile || block_size | block_step | group_size  | bm_range    | bm_step |
----------------------------------------------------------------------------
| "fast"  || 8/8/8/8    | 8/7/8/7    | 8/8/8/8     | 9/9/7/7     | 1/1/1/1 |
| "lc"    || 8/8/8/8    | 6/5/6/5    | 16/16/8/8   | 9/9/9/9     | 1/1/1/1 |
| "np"    || 8/8/8/8    | 4/3/4/3    | 16/32/8/8   | 16/16/12/12 | 1/1/1/1 |
| "high"  || 8/8/8/8    | 3/2/3/2    | 16/32/8/8   | 16/16/16/16 | 1/1/1/1 |
| "vn"    || 8/11/8/11  | 4/6/4/6    | 32/32/16/16 | 16/16/12/12 | 1/1/1/1 |
----------------------------------------------------------------------------
```

```
bm3d.VBasic / bm3d.VFinal
---------------------------------------------------
| profile || radius | ps_num | ps_range | ps_step |
---------------------------------------------------
| "fast"  || 1/1    | 2/2    | 4/5      | 1/1/1/1 |
| "lc"    || 2/2    | 2/2    | 4/5      | 1/1/1/1 |
| "np"    || 3/3    | 2/2    | 5/6      | 1/1/1/1 |
| "high"  || 4/4    | 2/2    | 7/8      | 1/1/1/1 |
| "vn"    || 4/4    | 2/2    | 5/6      | 1/1/1/1 |
---------------------------------------------------
```

```
bm3d.Basic & bm3d.VBasic / bm3d.Final & bm3d.VFinal
--------------------------------------------------------------
| profile || th_mse                              | hard_thr  |
--------------------------------------------------------------
| "fast"  || sigma[0]*80+400   / sigma[0]*10+200 | 2.7 / NUL |
| "lc"    || sigma[0]*80+400   / sigma[0]*10+200 | 2.7 / NUL |
| "np"    || sigma[0]*80+400   / sigma[0]*10+200 | 2.7 / NUL |
| "high"  || sigma[0]*80+400   / sigma[0]*10+200 | 2.7 / NUL |
| "vn"    || sigma[0]*150+1000 / sigma[0]*40+400 | 2.8 / NUL |
--------------------------------------------------------------
```

## 使用贴士：

### 直接使用BM3D滤镜：

综合前文的介绍，在使用BM3D滤镜时往往要综合调用多个函数，下面给出一些示例。

#### 使用BM3D系列函数：

* 输入源为YUV格式，仅使用基础降噪函数进行降噪，并对Y、U、V平面设定不同的`sigma`值

  ```python
  flt = core.bm3d.Basic(src, sigma=[10,6,8])
  ```
* 输入源为YUV格式，使用基础降噪函数+最终降噪函数进行降噪，并对U、V平面设定相同的`sigma`值

  ```python
  ref = core.bm3d.Basic(src, sigma=[10,7])
  flt = core.bm3d.Final(src, ref, sigma=[10,7])
  ```
* 输入源为YUV格式，引入额外的降噪滤镜作为预处理，将其降噪结果作为基础降噪函数的参考源，并对Y、U、V平面设定相同的`sigma`值

  ```python
  pre = haf.sbr(src, 3)
  ref = core.bm3d.Basic(src, pre, sigma=7)
  flt = core.bm3d.Final(src, ref, sigma=7)
  ```
* 输入源为RGB格式，先转换为OPP格式，在BM3D滤镜内部使用OPP格式降噪，并转回RGB输出

  ```python
  src = core.bm3d.RGB2OPP(src)
  ref = core.bm3d.Basic(src, matrix=100)
  flt = core.bm3d.Final(src, ref, matrix=100)
  flt = core.bm3d.OPP2RGB(flt)
  ```

#### 使用V-BM3D系列函数：

再次提醒，使用V-BM3D系列函数，必须在降噪函数`bm3d.VBasic()`和`bm3d.VFinal()`后使用`bm3d.VAggregate()`函数。

* 输入源为RGB格式，先转换为OPP格式，在BM3D滤镜内部使用OPP格式降噪，并转回RGB输出

  ```python
  src = core.bm3d.RGB2OPP(src)
  ref = core.bm3d.VBasic(src, radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.bm3d.VFinal(src, ref, radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.bm3d.OPP2RGB(flt)
  ```
* 输入源为RGB格式，若在转换成OPP格式后，不对色度平面进行处理，需要使用`std.ShufflePlanes()`函数将未处理的色度平面与BM3D的降噪结果合并

  ```python
  src = core.bm3d.RGB2OPP(src)
  ref = core.bm3d.VBasic(src, sigma=[10,0,0], radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.bm3d.VFinal(src, ref, sigma=[10,0,0], radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.std.ShufflePlanes([flt,src,src], [0,1,2], vs.YUV)
  flt = core.bm3d.OPP2RGB(flt)
  ```
* 对于上一个例子，更好地做法是在灰度空间下降噪，可以大幅降低内存占用

  ```python
  src = core.bm3d.RGB2OPP(src)
  srcGray = core.std.ShufflePlanes(src, 0, vs.GRAY)
  ref = core.bm3d.VBasic(srcGray, sigma=[10,0,0], radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.bm3d.VFinal(srcGray, ref, sigma=[10,0,0], radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.std.ShufflePlanes([flt,src,src], [0,1,2], vs.YUV)
  flt = core.bm3d.OPP2RGB(flt)
  ```
* 输入源为RGB格式，若在转换成OPP格式后，不对亮度平面进行处理，则由于块匹配基于`ref`的亮度平面，对`ref`也需要使用`std.ShufflePlanes()`进行合并

  ```python
  src = core.bm3d.RGB2OPP(src)
  ref = core.bm3d.VBasic(src, sigma=[0,10,10], radius=1, matrix=100).bm3d.VAggregate(radius=1)
  ref = core.std.ShufflePlanes([src,ref,ref], [0,1,2], vs.YUV)
  flt = core.bm3d.VFinal(src, ref, sigma=[0,10,10], radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.std.ShufflePlanes([src,flt,flt], [0,1,2], vs.YUV)
  flt = core.bm3d.OPP2RGB(flt)
  ```
* 对于上一个例子，也可使用`bm3d.Basic()`代替`bm3d.VBasic()`，更快、更省内存

  ```python
  src = core.bm3d.RGB2OPP(src)
  ref = core.bm3d.Basic(src, matrix=100)
  flt = core.bm3d.VFinal(src, ref, radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.bm3d.OPP2RGB(flt)
  ```
* 使用自定义降噪滤镜作为基础降噪结果，并使用V-BM3D的最终降噪函数做精细化处理

  这样做可以在两种降噪滤镜间取长补短。在下面的例子中，SMDegrain滤镜在时空平滑上很有效，但可能导致鬼影（blending）和细节损失，V-BM3D可以很好地保留细节，但对于大的噪声pattern（例如粗颗粒）效果不好

  ```python
  src = core.bm3d.RGB2OPP(src)
  ref = haf.SMDegrain(src)
  flt = core.bm3d.VFinal(src, ref, radius=1, matrix=100).bm3d.VAggregate(radius=1)
  flt = core.bm3d.OPP2RGB(flt)
  ```

### 通过`mvsfunc`脚本使用：

为简化函数调用，`mvsfunc`脚本中的`BM3D()`提供了开箱即用的支持，仅需调用单个`BM3D()`函数即可使用BM3D滤镜进行降噪。

关于`BM3D()`函数的详细说明可以移步[脚本百科 - mvsfunc](https://guide.geeking.moe/lv-jing-bai-ke/jiao-ben-bai-ke/mvsfunc)部分，下面举两个简单的例子。

```python
import mvsfunc as mvf

# src可以为任何格式

# 示例一
flt = mvf.BM3D(src, sigma=3.0, profile1="fast")

# 示例二
flt = mvf.BM3D(src, sigma=3.0, radius1=1, profile1="fast")
```

在上述两个例子中，各使用一行代码，完成了BM3D滤镜的调用。示例一没有设定`radius1`参数，表示使用BM3D系列函数进行降噪；示例二设定了`radius1`参数，表示使用V-BM3D系列函数进行降噪。

## 扩展阅读：

BM3D算法于2007年由芬兰坦佩雷理工大学的Kostadin Dabov等人提出，全称为Block-matching and 3D filtering，可译为三维块匹配算法。BM3D算法的原始论文为**Image Denoising by Sparse 3-D Transform-Domain Collaborative Filtering, *****IEEE Transactions on image processing 16.8 (2007): 2080-2095***，我们来简要了解一下这篇论文。

论文主体包括概念说明、算法思路、快速算法、从灰度到RGB的扩展、降噪效果这几个部分。我们仅简要介绍算法思路，并说明相关概念，想了解其余部分可阅读原始论文。

### 算法思路：

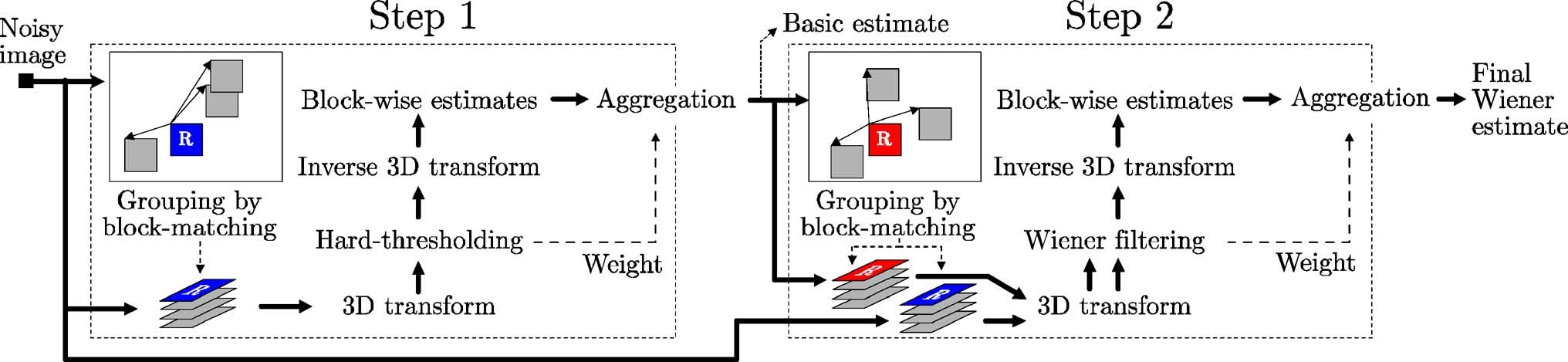

如上面的教程所述，BM3D算法分为两个步骤，基础估计（Basic estimate）和最终估计（Final estimate），具体过程如下。

* **基础估计**
  * **块估计**

    对含噪点图像的每个块进行如下操作

    * **分组**：进行块匹配，在一定范围内寻找相似的块，将它们存储到一个三维数组中，称为组（group）
    * **协同硬阈值滤波**（Collaborative hard-thresholding）：对上述group进行三维变换，在频域下进行硬阈值滤波，然后进行逆变换还原，并将块复原至原始位置
  * **聚合**（Aggregation）

    对所有重叠的估计块进行加权平均，计算得到真实图像的基础估计结果（即基础降噪结果）
* **最终估计**
  * **块估计**

    对输入图像的每个块进行如下操作

    * **分组**：对基础估计结果进行块匹配，在一定范围内确定相似块的位置，基于这些位置生成两个group，一个group来自含噪点图像，另一个group来自基础估计结果
    * **协同维纳滤波**（Collaborative Wiener filtering）：对上述两个group进行三维变换，基于基础估计结果，对含噪点的group进行维纳滤波，然后进行逆变换还原，并将块复原至原始位置
  * **聚合**

    对得到的估计块进行加权平均，计算得到真实图像的最终估计结果（即最终降噪结果）

上述过程可以如下图描述。

![BM3D算法示意图](https://i.loli.net/2020/01/29/EY1KbZtwe7p2kAB.jpg)

### 概念解释：

按照论文行文的顺序，肯定要先说明概念，再进行上文的算法介绍。但这里为了防止突然扔出一堆概念，导致大家睡着，所以把概念解释放到了后面。

* **匹配**（Matching）：匹配在这里指基于参考块寻找相似块的方法，运算量较低。**通过匹配寻找相似块，即块匹配，英文为Block Matching，这便是BM3D中“BM”的由来**。
* **分组**（Grouping）：将图像切块，并将相似的块分为一组（group）。**一个块可用二维数组表示，那么一组块就要用三维数组表示，这便是BM3D中“3D”的由来**。在BM3D算法中，分组当然是通过块匹配实现。分组也可以基于K均值聚类、自组织映射、模糊聚类、向量量化等无监督学习算法，通过这些算法计算相似度，根据相似度进行分组。但与块匹配相比，这些算法的运算量较大。
* **硬阈值**（Hard-thresholding）：在变换域下，真实图像与噪点的系数存在差别，真实图像系数较大，噪点系数较小。可以基于这种差别进行降噪。直接的方法便是设定阈值，将真实图像与噪点区分开来，故称硬阈值。在BM3D算法的基础估计部分，通过硬阈值滤波进行降噪，得到基础估计结果。
* **收缩**（Shrinkage）：在变换域下降噪，可以对系数较小的部分做收缩，能使降噪的结果更接近真实图像。在BM3D算法的最终估计部分，基于基础估计结果得到经验维纳收缩系数（empirical Wiener shrinkage coefficients），进行维纳滤波，得到最终估计结果。
* **协同滤波**（Collaborative Filtering）：“协同”可以从字面意义上理解，指一个group内的每个块都协作进行对其他块的滤波。在BM3D算法中，协同滤波通过变换域下的收缩实现，包括协同硬阈值滤波和协同维纳滤波。


---

# Agent Instructions: Querying This Documentation

If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question.

Perform an HTTP GET request on the current page URL with the `ask` query parameter:

```
GET https://guide.geeking.moe/lv-jing-bai-ke/jiang-zao-lv-jing/bm3d-v-bm3d.md?ask=<question>
```

The question should be specific, self-contained, and written in natural language.
The response will contain a direct answer to the question and relevant excerpts and sources from the documentation.

Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
